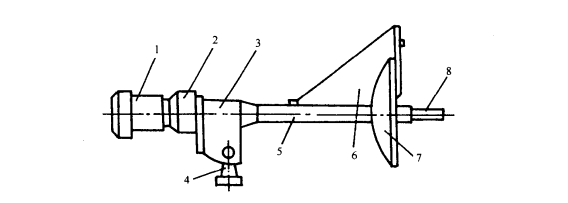

1、電機；2、減速機；3、機架；4固定支座；5套管；6出料擋板；7出料轉盤；8轉軸套管

      如圖所示， 多功能斬拌機新型出料轉盤裝置主要是將斬好的物料卸出，通過固定支座4安裝在機架外殼懸伸的心軸上，使之能做上下、左右的空間運動。欲出料時.拉下出料轉盤7使其置于斬肉盤環(huán)形槽內。此時.支座上的水銀開關導通電路.電機YD帶動出料轉盤回轉，將肉糜從斬肉盤內帶出，由于出料擋板6的阻擋從出料相排出。出料后，將轉軸套管抬起，該裝置停止運轉。
